Приспособления для токарных станков

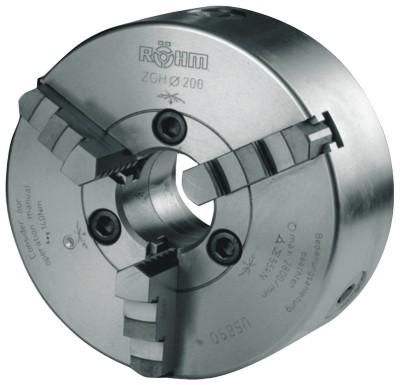

Трехкулачковые токарные патроны Optimum Camlock.

1. Центральное зажатие
2. Корпус из высококачественного чугуна
3. Посадочная поверхность Camlock ASA D1
4. Радиальное биение менее 0,05 мм.

	Номер арт.	Цена, руб. с НДС	Наличие
315 мм Camlock ASA D1-8"	344 2768	84 000	под заказ	Заказать

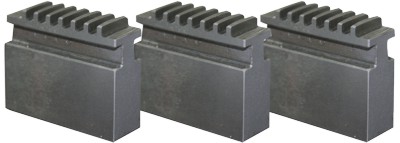

Комплект сырых кулачков для 344 2768	344 2916	21 960	на складе	В корзину

Габаритные и присоединительные размеры
трехкулачковых токарных патронов Optimum Camlock.

Патрон	Camlock	Ном. арт.	D	D3	H	H1	Макс. обороты
ø 315 мм	D1-8"	344 2768	315 мм	105 мм	180 мм	103,5 мм	1200 об/мин

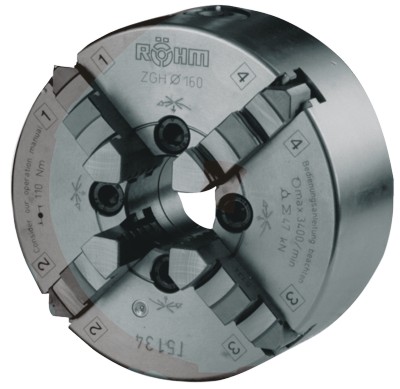

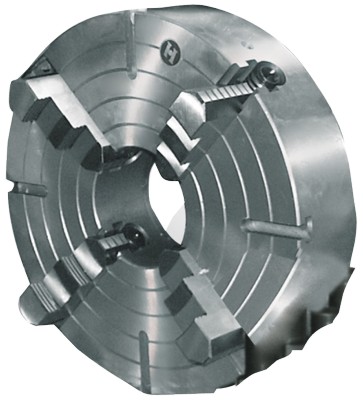

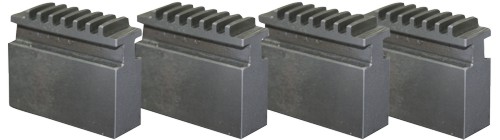

Четырехкулачковые токарные патроны Optimum

1. Корпус из высококачественного чугуна
2. Цилиндрическая посадочная поверхность по DIN 6350
3. Радиальное биение менее 0,05 мм.
4. Для установки необходим фланец патрона.

Диаметр	Номер арт.	Цена, руб. с НДС	Наличие
Центральное зажатие
ø 80 мм	344 2808	13 140	на складе	В корзину
ø 100 мм	344 2810	15 240	на складе	В корзину
Независимое зажатие
ø 80 мм	344 0286	11 040	на складе	В корзину

Габаритные и присоединительные размеры
четырехкулачковых токарных патронов Optimum.

Патрон	Ном. арт.	D	D1	D2	D3	d	H	H1	h	Макс. обороты
Центральное зажатие
ø 80 мм	344 2808	80 мм	55 мм	66 мм	16 мм	М6	66 мм	50 мм	3,5 мм	4300 об/мин
ø 100 мм	344 2810	100 мм	72 мм	84 мм	22 мм	М8	74,5 мм	55 мм	3,5 мм	3400 об/мин
Независимое зажатие
ø 80 мм	344 0286	80 мм	55 мм	66 мм	22 мм	М6	56 мм	42 мм	3,5 мм

Установочные фланцы токарных патронов.

Наименование	Номер арт.	Цена, руб. с НДС	Наличие
Фланец 3-кул. патрона ø 125 мм для станка D250	344 0511	6 180	на складе	В корзину
Фланец 3-кул. патрона ø 125 мм для станка D240, D280	344 1312	6 180	на складе	В корзину

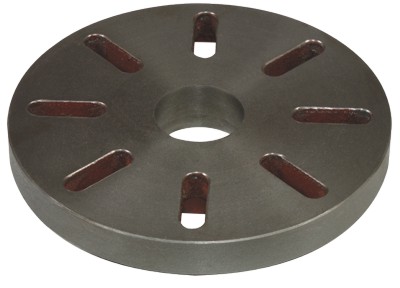

Планшайбы.

	Номер арт.	Цена, руб. с НДС	Наличие
Планшайба ø 240 мм для станка TU2506	344 1352	5 760	на складе	В корзину
Планшайба ø 265 мм для станка TU2807	344 1452	7 560	на складе	В корзину

Цанговые патроны Optimum ER.

	Номер арт.	Цена, руб. с НДС	Наличие
Цанговый патрон ER25 (1 - 16 мм) для станка Quantum D250	344 0505	7 860	на складе	В корзину

Универсальное цанговое устройство 5С.

	Номер арт.	Цена, руб. с НДС	Наличие
Универсальное цанговое устройство 5С для станков D320, D330, D360	344 1506	17 760	на складе	В корзину
Универсальное цанговое устройство 5С для станка D420	344 1507	20 940	на складе	В корзину
Универсальное цанговое устройство 5С для станков D460, D560	344 4006	25 140	на складе	В корзину

Быстросменный резцедержатель картриджного типа SWH

1. Быстросменный резцедержатель картриджного типа.
2. Подходит ко всем распространенным типам токарно-винторезных станков.
3. Надежный эксцентриковый зажим.
4. Точность перестановки 0.01 мм.
5. Шлифованный зубчатый венец.
6. 40 возможных угловых положений с отсчетом по шкале.
7. Изготовлена из высококачественной легированной стали.
8. Регулировка положения сменных картриджей по высоте.

Характеристики		AA	A	E	B	C
Наибольший диаметр обработки, мм		120 - 220	150 - 300	200 - 400	300 - 500	400 - 700
Наибольшая мощность станка, кВт		1	2,2	4,4	6,6	13
Ширина верхней каретки, макс.		80	100	120	150	180
Макс. ширина державки резца, мм	d	10	14	15	20	20/30
Макс. высота державки резца, мм	h	12	20	20	25	32
Установочное отверстие, мм	v	12	20	20	32	40
Макс. диаметр установочного отверстия. мм	v max	12	31	31	51	70
Общая ширина, мм	u	74	106	132 / 142	150 / 155	202 / 210
Общая высота, мм	t	37	55	68	78	110
Вылет, макс. мм	t max	30	35	35	45	90
Регулировка картриджа по высоте, мм	hv	8	11	17/15	20/11	40/35/30

Картридж тип D (вид спереди)	Картридж тип D (вид сзади)
Картридж тип H (вид спереди)	Картридж тип H (вид сзади)

	Номер арт.	Цена, руб. с НДС	Наличие
Сменный картридж 20 х 90 тип D под четырехгранную державку для SWH 1-А	338 4302	9 480	на складе	В корзину
Сменный картридж 20 х 85 тип H под круглую державку для SWH 1-А	338 4321	9 720	на складе	В корзину
Сменный картридж 30 х 100 тип H под круглую державку для SWH 3-Е	338 4322	13 140	на складе	В корзину
Сменный картридж 40 х 180 тип D под четырехгранную державку для SWH 9-D	338 4332	40 020	на складе	В корзину
Сменный картридж 70 х 180 тип H под круглую державку для SWH 9-D	338 4333	59 640	на складе	В корзину

Неподвижный люнет для настольных токарных станков Optimum.

	Номер арт.	Цена, руб. с НДС	Наличие
Неподвижный люнет для станка D280	344 1415	8 280	на складе	В корзину

Подвижный люнет для настольных токарных станков Optimum

	Номер арт.	Цена, руб. с НДС	Наличие
Подвижный люнет для станка D280	344 1410	7 860	на складе	В корзину

Уровень

1. Предназначен для контроля плоскостности призматических поверхностей.
2. Точность 0,02 мм / метр.
3. Длина 200 мм.
4. Компактное устройство с гарантированно равномерной точностью.
5. Быстрая юстировка.
6. Встроенный поперечный уровень и "теплые" боковые накладки.

	Номер арт.	Цена, руб. с НДС	Наличие
Уровень 200 мм	338 5064	10 560	на складе	В корзину
