Этот станок снят с производства и больше не поставляется!
В качестве замены мы предлагаем станок
CKE6136Z.
Токарный станок с ЧПУ D320 CNC
Главные аргументы: качество, эффективность и цена
- Токарный станок с ЧПУ для мелкосерийного выпуска деталей машин и механизмов средних размеров.
- Недорогой станок с ЧПУ начального уровня - шаговые приводы по осям установлены параллельно маховикам, благодаря чему станок может работать как в автоматическом, так и в ручном режиме.
- Предназначен для обработки деталей из стали, чугуна и цветных сплавов.
- Две одновременно управляемые оси.
- Бесконтактные индуктивные датчики конечного положения.

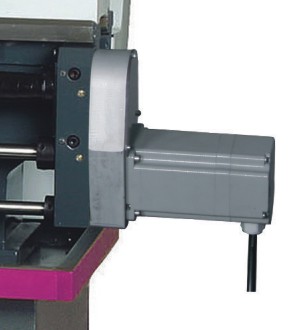

- Шаговые двигатели с высоким крутящим моментом по всем осям: ось Z - 4,2 Нм, ось Х - 2,2 Нм
- Ходовые винты скольжения с точностью позицирования 0,05 мм.
- Управление от персонального компьютера (в комплект поставки не входит).
- Профессиональная система ЧПУ NCdrive XT производства компании 4CAM GmbH (Германия)..
- Автоматическое выполнение управляющих программ в G-кодах.
- Нарезание резьбы только в ручном режиме.
- Мощный шпиндель с увеличенным проходным отверстием 38 мм.
- Закаленный шлифованный шпиндель (радиальное биение менее 0,015 мм), установленный на точные роликоподшипники класса точности Р5.
- Закаленные и шлифованные направляющие станины (HRC 42 - 52) шириной 180 мм.
- Станина прошла естественное старение в течение не менее 6 месяцев.
- Двойная подшипниковая опора ходового винта по оси Z.
- Линейная, круговая и спиральная интерполяции.
- Индуктивные датчики конечного положения Autonics (Южная Корея).
- Ручное механическое управление оборотами шпинделя.
- Большие возможности по очень хорошей цене.
| Основные технические характеристики станка. |
| Модель |
D320 CNC |
| Номер арт. |
340 0923K |
| Цена (с учетом НДС), руб |
|
| Наличие |
под заказ |
| |
Заказать |
| Технические характеристики |
| Электропитание |
| Общая потребляемая мощность |
2,0 кВт |
| Напряжение питания |
380 В |
| Привод шпинделя |
1,5 кВт |
| Шпиндель |
| Число оборотов шпинделя |
65 - 1800 об/мин |
| Внутренний конус шпинделя |
МК5 |
| Присоединительная поверхность шпинделя |
Camlock ASA D1 - 4" |
| Проходное отверстие шпинделя |
38 мм |
| Станочные данные |
| Высота центров |
160 мм |
| Межцентровое расстояние |
900 мм |
| Ø обработки над суппортом |
190 мм |
| Ширина станины |
180 мм |
| Максимальная высота державки резца |
16 мм |
| Перемещения |
| Ось X |
160 мм |
| Ось Z |
750 мм |
| Подача по осям |
| Рабочая подача (оси X, Z) |
700 мм/мин |
| Точность |
| Повторяемость |
0,040 мм |
| Позиционирование |
0,050 мм |
| Задняя бабка |
| Внутренний конус пиноли задней бабки |
МК 3 |
| Перемещение пиноли задней бабки |
100 мм |
| Габаритные размеры |
| Длина |
1900 мм |
| Ширина |
770 мм |
| Высота |
1450 мм |
| Масса станка |
430 кг |
Комплект поставки:
- 3-х кулачковый патрон 160 мм.
- 4-х кулачковый патрон 200 мм.
- Планшайба Ø 250 мм.
- Неподвижный люнет.
- Подвижный люнет.
- Подставка под станок.
- Станочный светильник
- Резьбоуказатель
- Сменные шестерни.
Рекомендуемые дополнительные принадлежности:
