Этот станок снят с производства и больше не поставляется!
В качестве замены мы предлагаем станок F105.

Станок вертикально-фрезерный F110 TC-CNC.

Станок вертикально-фрезерный F110 TC-CNC

Главные аргументы: качество, эффективность и цена

  1. Фрезерный станок со сменой инструмента и полнокомплектным ЧПУ Siemens
  2. Жесткая надежная конструкция
  3. Высокопроизводительный серводвигатель привода шпинделя от Siemens (12 кВт).
  4. Эргономичная система управления от Siemens.
  5. Дружественный интерфейс управления сверлильными и фрезерными работами.
  6. Простое обслуживание и программирование в полном соответствии со стандартами DIN.
  7. Все направляющие закрыты кожухом из нержавеющей стали.
  8. 3 серводвигателя Siemens для приводов перемещений по осям X, Y и Z.
  9. Шариковые винты перемещений по осям с центральной системой смазки.
  10. Автоматическая система смазки направляющих.
  11. Компактная конструкция
  12. Встроенные станочный светильник/система подачи СОЖ.
  13. Электропневматический зажим инструмента.
  14. Смена инструмента автоматически, либо по нажатию кнопки.
  15. Автоматический 10-позиционный сменщик инструмента
  16. Электронные маховики снижают время подготовки к работе до минимума.
  17. Бесконтактные конечные и коррекционные датчики (индуктивные).
  18. Массивный координатный стол, большой размер и высокая плоскостность.
  19. Шпиндель с защитой от перегрузки.
  20. Высокая производительность и гибкость инновационные технологии приводов и системы управления.
  21. Удобное управление данными: поддержка карт памяти Compact Flash.
  22. Загрузка управляющих программ по локальной сети.
  23. Доступный и легко очищаемый бак для СОЖ.

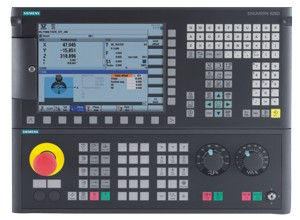

Станок F110 TC-CNC: система управления Siemens 828D

Самые современные технологии фрезерования от Siemens:

SINUMERIK 828D

  • Sinumerik 828D поддерживает интеллектуальные кинематические трансформации, эффективную систему работы с инструментом, разрядность 80 бит, графическое программирование и другие высокопроизводительные функции, ранее использовавшихся только в системах ЧПУ премиум класса.
  • ЧПУ имеет цветной TFT-дисплей с диагональю 10,4 дюйма и полнофункциональную QWERTY-клавиатуру. Для удобной работы станочникам предоставляется графическая справка в реальном времени, а также система инструктажа нового типа с анимированными изображениями, демонстрирующими последовательность этапов рабочего процесса.
  • Разъемы USB, гнездо для карт Compact Flash (CF) и Ethernet-порты обеспечивают высокую скорость передачи данных на носители информации и интеграцию системы управления в корпоративную сеть.
  • Использование графических систем пошагового программирования ShopMill и ShopTurn помогает сократить время, затрачиваемое на разработку программ при производстве небольших партий изделий. В крупномасштабном серийном производстве этап составления программ существенно сокращается благодаря поддержке языков высокого уровня, а также ПО programGuide для параметризации технологического цикла.

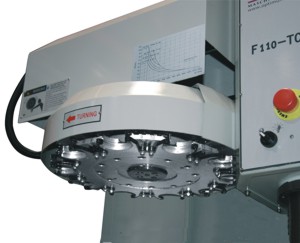

Станок F110 TC-CNC: автоматический сменщик инструмента Автоматический позиционный сменщик инструмента с магазином на 10 инструментальных позиций.
Время смены инструмента 7 - 12 секунд.
Макс. длина инструмента 300 мм.
Макс. диам. инструмента 63 мм.

Станок F110 TC-CNC: электроавтоматика Электроавтоматика отвечает самым высоким требованиям.
Компоненты ведущих производителей.
Бесконтактные датчики.
Станок F110 TC-CNC: разъемы Ethernet, USB Легкое подключение. Разъемы Ethernet, USB удобно расположены и легко доступны

Основные технические характеристики станка.

МодельF110 TC-CNC
Номер арт.351 1110
Цена (с учетом НДС), руб 3 782 372
Наличиепод заказ

Технические характеристики
Электропитание
Общая потребляемая мощность18 кВт 380 В ~50 Гц
Насос подачи СОЖ200 Вт
Параметры инструмента
Максимальный диаметр торцевой фрезы, мм 63
Максимальный диаметр концевой фрезы, мм 32
Вылет оси шпинделя, мм 410
Быстрый ход, мм/мин10 000
Параметры точности
Повторяемость, мм0,007
Точность позиционирования, мм0,009
Конец шпинделя
Конец шпинделя 7:24 ВТ 40
Фрезерная головка
Перемещение по оси Z, мм400
Скорость перемещения по оси Z, мм/мин 10000
Крутящий момент привода оси Z, Нм11
Расстояние от шпинделя до стола, мм 110 - 510
Число оборотов
Частота вращения шпинделя, об/мин 100 - 10000
Привод шпинделя, кВт12
Крутящий момент шпинделя, Ни57
Сменщик инструмента
Емкость магазина10
Время смены инструмента, сек7 - 12
Координатный стол
Размер стола, мм 960 х 280
Перемещение по оси Y, мм 300
Скорость перемещения по оси Y, мм/мин 10000
Крутящий момент привода оси Y, Нм11
Перемещение по оси X, мм450
Скорость перемещения по оси X, мм/мин 10000
Крутящий момент привода оси X, Нм6
Размер Т-образных пазов стола, мм14
Расстояние между пазами, мм85
Максимальная нагрузка на стол, кг 300
Габаритные размеры
Длина, мм 1965
Ширина, мм 1650
Высота, мм 2300
Емкость бака СОЖ, л50
Масса станка, кг 1700


Комплект поставки:

  1. Цанговый патрон ВТ40/ER32
  2. Комплект цанг ER32, 6 цанг (3-12 мм)
  3. 4 опоры для станка
  4. Руководство по эксплуатации на русском языке.
